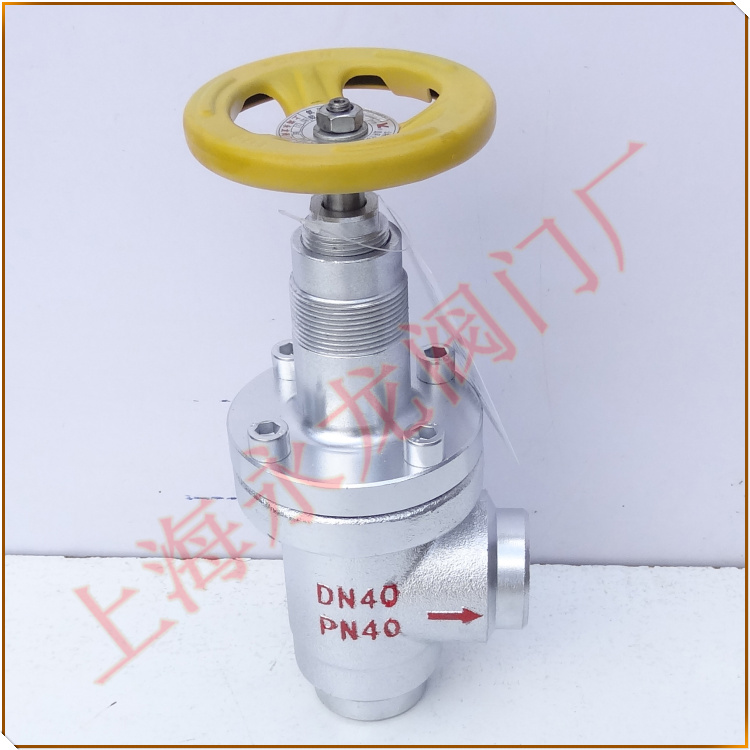

別稱：氨用節流閥
型號： AJ64Y-40C
氨用節流閥概述：
氨用節流閥外觀采用鍍鋅和噴漆工藝，產品表面使用特殊的防銹材料，內外表面采用鋅系磷化工藝，手輪采用折邊磨砂工藝，閥桿采用調質和鍍鉻工藝，保證閥門關閉時密封性能及閥瓣摩擦使用壽命長，精鍛閥體，鋼制模壓自動氣保焊工藝的應用，將有效地改善制冷系統的效率，降低制冷系統的長期運行成本，達到節能消耗的目標。密封性能好：在運動件閥桿上采用高精度O型密封圈，適應在﹣50℃～﹢150℃介質使用，四氟填料雙道密封，無泄漏，所以密封墊均采用聚四氟乙烯墊片，耐氨，耐氟。倒密封設計可方便的在系統工作狀態下，對閥門閥桿填料部位的維修，雙錐形面密封設計，保證流通能力，壓降小，功率高。
氨用節流閥 氨用調節閥技術參數：
|
產品規格 |
DN15～DN50 |
|
公稱壓力 |
4.0MPa |
|
連接方式 |
對焊 |
|
適用溫度 |
-50℃~150℃ |
|
驅動方式 |
手動 |
|
制造標準 |
GB/T26478和JB/T7245 |
安裝填料
●復合聚四氟乙烯填料的安裝
①查看填料，一面平面一面凸起“V”型槽的為最底層填料。
②將最底層填料先裝入填料函，然后依次裝入4個中間填料，在裝入上層填料。
③旋上壓緊螺母，預緊壓緊螺母，以閥桿受到填料轉動靈活為宜開啟。
④少許關閉閥門（打開上密封），檢查、調整填料無滲漏為止。
●柔性石墨填料的安裝
①將金屬填料墊裝入填料函，然后依次裝入一組（4個）填料，再裝入金屬填料墊。
②旋上壓緊螺母，預緊壓緊螺母，以閥桿受到填料轉動靈活為宜開啟。
③少許關閉閥門（打開上密封），檢查、調整填料無滲漏為止。
閥門拆卸的注意事項
1一般拆卸的注意事項以安裝注意事項為準。但在拆卸之前，應確認管道和閥門內部無壓力，或?qū)⒔橘|(zhì)置換成惰性氣體。
2 法蘭連接閥門的拆卸
2.1螺栓原則上要用扳手拆卸。
2.2拆卸時，事先應在閥門法蘭和配管法蘭上打騎縫標志。
2.3為了保護閥門法蘭的密封面，根據情況，可以先除兩側法蘭配管，再進行拆卸閥門。
焊接閥門的拆卸
焊接閥門的拆卸
1當采用氣割時，盡量要在焊縫的位置上進行切割。
2切割后，管道內部及閥門內部的切割殘留物要去除干凈。
