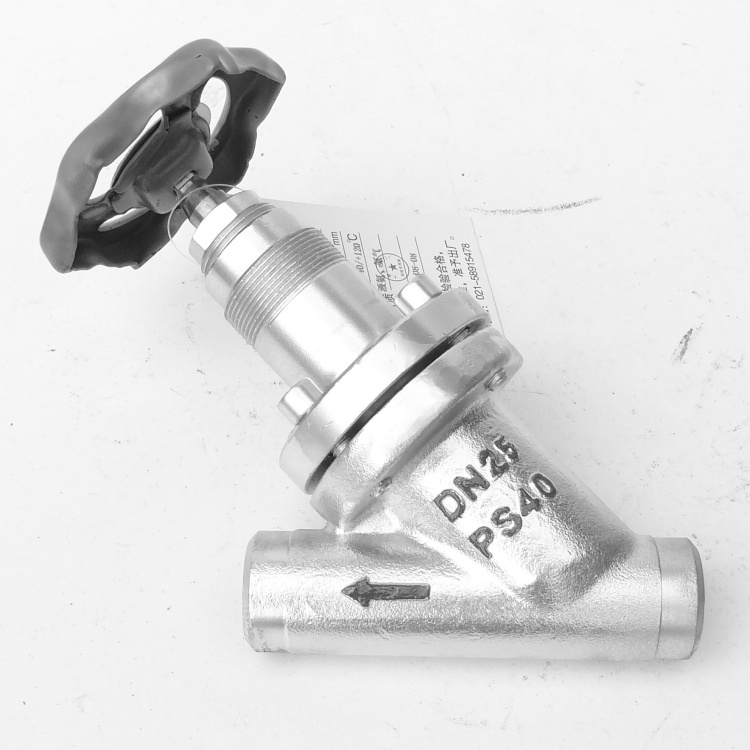

氨專用截止閥
別名：氨用截止閥，液氨截止閥，氨氣截止閥
型號:AJ61F-40C
氨專用截止閥描述：
氨專用截止閥屬于環保型氨閥系列產品，廣泛用在氨氣，液氨，制冷劑和燃氣，液化氣等領域，以PTFE軟密封的形式截流介質，實現可靠密封的目的，適應在溫度﹣40℃～﹢150℃范圍的氣體或液體介質。
氨專用截止閥技術改進：
早期氨用閥的密封閥瓣大多為巴氏合金，巴氏合金較軟而易發生形變，使閥瓣與閥座緊密接觸，密封性好。因為巴氏合金比較軟，所以可以直接鑲嵌到閥瓣上,但因為堆焊工藝復雜，成品率低，加工成本高，倒致很多企業開始尋求新的替代品。70年代后，以新型材料聚四氟乙烯PTFE取代了巴氏合金，它有更好的密封性能，號稱“塑料王”。直接把聚四氟乙烯鑲嵌在閥瓣上，采用一壓板對四氟軟密封平面進行定位。再用螺栓及彈簧墊片固定好，相對制造工藝簡單，更換方便。且密封效果及使用壽命對比巴氏合金密封更理性。
氨專用截止閥設計未考慮每個特定的工況，用戶或管道系統的設計者應根據其特定的工況，正確選擇和使用合適壓力等級和材料的閥門。作為按常規設計的閥門，閥門選用時提請用戶注意以下幾點：
——工作壓力、工作溫度是否超出GB/T26478和JB/T7245的范圍
——閥門的設計未考慮運輸、風載和地震載荷
——閥門的設計未考慮磨損
——閥門的設計未考慮特定條件下的疲勞
——閥門的設計未考慮支架、附件、管線產生的反作用力或動能
——閥門的設計未考慮不穩定液體的分解而引起的壓力升高或突然制冷
氨專用截止閥參數：|
產品規格 |
DN15～DN50 |
|
公稱壓力 |
4.0MPa |
|
連接方式 |
對焊 |
|
適用溫度 |
-40℃~120℃ |
|
驅動方式 |
手動 |
|
制造標準 |
國標 |
氨截止閥工作原理和結構說明：
1.1按順時針方向旋轉手輪，閥桿帶動閥瓣（啟閉件）下降，直至閥瓣下端之密封環與閥體閥座密封面緊密貼合，從而將通路切斷，達到關閉狀態。
1.2按逆時針方向旋轉手輪，閥桿帶動閥瓣上升，通路隨即開通，直至閥桿之上密封錐面與閥蓋下端之密封線貼合，即達到全部開啟狀態。
2.節流閥：由關閉狀態開始，按逆時針方向旋轉手輪，通路隨即開通，此時流量最小，隨著手輪轉動，閥瓣逐漸上升，流量亦逐漸增大，直至全部開啟。反之，則流量逐漸減小，直至通路關閉。
3.當閥門達到全啟狀態，上密封阻止介質向填料函處滲透的作用。此結構可有效避免填料長期受到系統壓力，還能起到不停機更換填料的功能。
3.當閥門達到全啟狀態，上密封阻止介質向填料函處滲透的作用。此結構可有效避免填料長期受到系統壓力，還能起到不停機更換填料的功能。
4.工作介質在閥體內是有閥瓣下方向閥瓣上方流動。
