氣動切斷閥執行機構的選型

氣動切斷閥執行機構的選型

   切斷閥氣動執行機構是以壓縮空氣為動力，實現對閥門的控制，具有結構簡單、動作可靠、性能穩定、維修方便、防火防爆，并且易于制成較大推力的執行機構、價格便宜、檢修維護簡單，對環境的適應性好等優點。缺點是實現控制必須敷設專用的氣源管道，對于雙作用的氣動執行器,斷氣源后不能回到預設位置,單作用的氣動執行器，斷氣源后可以依靠彈簧回到預設位置。氣動執行機構按照控制氣壓轉換成位移的方式不同,可分為薄膜式、活塞式和齒輪齒條式。

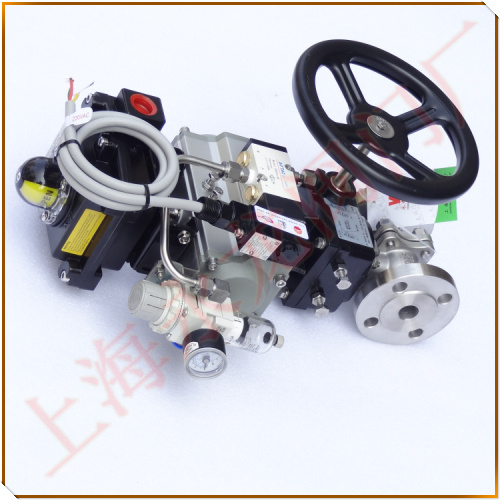

液氨切斷閥-上海永龍閥門廠

   氣動切斷閥執行器是一種活塞式執行機構，適用90°轉角行程的閥門（如蝶閥、切斷閥、球閥、旋塞閥）的開關切斷和控制。當壓縮空氣進入氣缸，推動活塞作直線運動，利用活塞銷與撥叉U型槽將活塞的直線運動轉為撥叉的旋轉運動，撥叉旋轉帶動輸出軸轉動，從而實現對氣動切斷閥的控制。

氣動切斷閥執行機構的選型

按照切斷閥作用類型的不同，可分為單作用氣動執行器和雙作用氣動執行器。

單作用活塞式氣動執行器，開關動作中一個由氣源驅動，另一個由彈簧復位；開關動作都是通過氣源驅動完成的，就是雙作用活塞式氣動執行器。

按照結構的不同，上海永龍閥門廠切斷閥可分為單作用（常閉式）氣缸和雙作用氣缸（常開式）活塞式，通常由扭矩大小決定，雙氣缸提供的力更大；

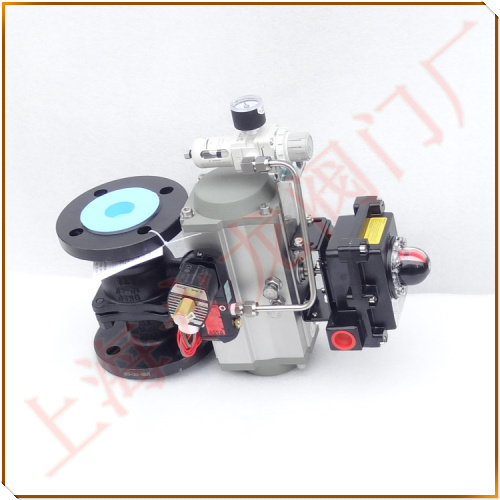

氨氣切斷閥-上海永龍閥門廠

氣動切斷閥執行器的工作原理

   當壓縮空氣從A管咀進入液氨切斷閥氣動執行器時，氣體推動雙活塞向兩端(缸蓋端)直線運動，活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度，氣動切斷閥即被打開。此時氣動執行閥兩端的氣體隨B管咀排出。反之，當壓縮空氣從B官咀進入氨氣切斷閥氣動執行器的兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度，氨氣切斷閥即被關閉,此時氣動執行器中間的氣體隨A管咀排出。
