調節閥定位器工作原理

   在現代化工廠的自動控制中，調節閥得到廣泛的應用，通過接受控制單元輸出的控制信號，從而去改變介質流量、壓力、溫度、液位等工藝參數，根據工藝變量（溫度、壓力、壓降和流速等）、流體特性（粘度、腐蝕性、毒性、含懸浮物或纖維等）以及調節系統的要求（可調比、泄漏量和噪音等）、調節閥管道連結形式來綜合選擇調節閥型式。

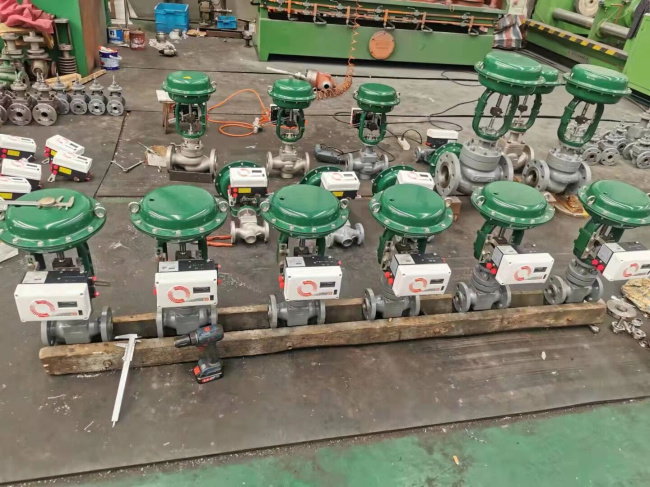

氣動單座調節閥-上海永龍閥門廠

常用的有單座調節閥、雙座調節閥和套筒調節閥

1，直通單座調節閥

一般適用于工藝要求泄漏量小、流量小、閥前后壓差較小的場合。但口徑小于20mm的閥也廣泛用于較大差壓的場合；

不適用于高粘度或含懸浮顆粒流體的場合。

2，直通雙座調節閥

一般適用于對泄漏量要求不嚴、流量大和閥前后壓差較大的場合；

但不適用于高粘度或含懸浮顆粒流體的場合。

3，套筒調節閥

一般適用于流體潔凈，不含固體顆粒的場合。

閥前后壓差大和液體可能出現閃蒸或空化的場合。

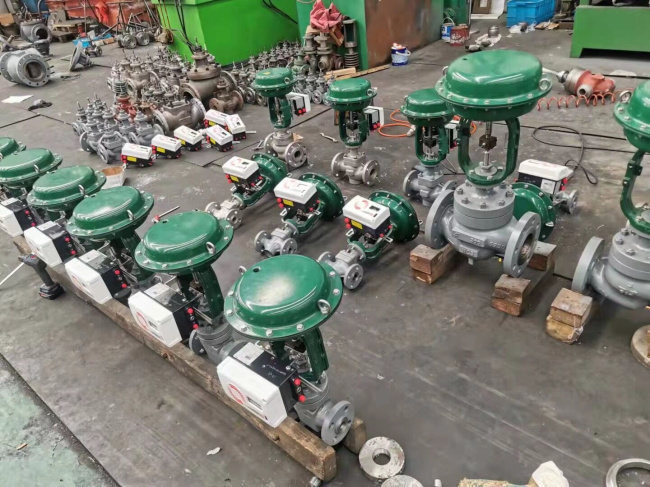

氣動雙座調節閥-上海永龍閥門廠

調節閥定位器工作原理：

   定位器的工作原理基本一致：即采用微處理器對給定值和位置反饋作比較，將閥桿位移信號作為輸入的反饋測量信號,以控制器輸出信號作為設定信號,當兩者有偏差時,改變其到執行機構的輸出信號,使執行機構動作,建立了閥杄位移量與定位器輸出信號之間的—對應關系。

   調節閥根據工藝對泄漏量的要求選擇不同等級泄漏量的閥型。一般直通單座閥泄漏量應小于或等于額定C值的0.01％，雙座閥的泄漏量應小于或等于額定C值的0.1％。調節閥氣開、氣關選擇原則：儀表供氣系統發生故障或控制信號突然中斷時，調節閥的開度應處于使生產裝置安全的位置。
