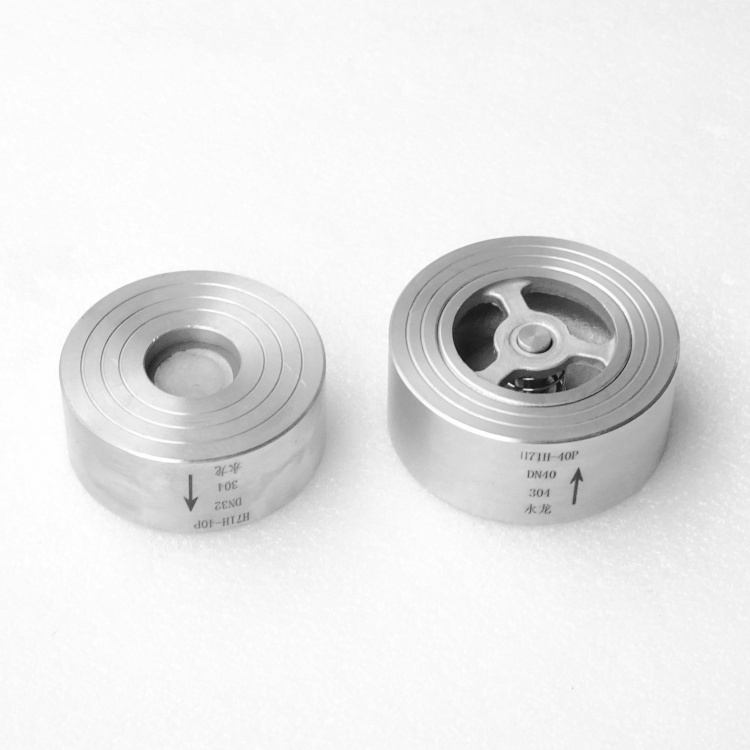

對夾式止回閥
P11H-16P自動排氣閥
氨氣不銹鋼截止閥
液氯專用球閥
焊接氨用截止閥
開源牌自動排氣閥
燃?xì)饩o急切斷電磁閥
液氨閥門墊片
氯氣襯氟球閥
氨氣切斷閥
日本SMC電磁閥
對焊式低溫球閥
日本SMC空氣過濾減壓閥
防爆氣動切斷閥
緊急氨用切斷閥
液氨電動緊急切斷閥
P11H-40P自動排氣閥
甲烷低溫電動調節球閥
聯系永龍
咨詢熱線021-57566219- 手機：15900658318
- 傳真：021-57568296
- 郵箱：1257073858@qq.com
- 地址：上海市奉賢區南亭公路
- 2788號
電動調節閥-氣動調節閥之流量系數的定義
時間：2021-02-10 18:07:38 來源：永龍閥門 閱讀：0次

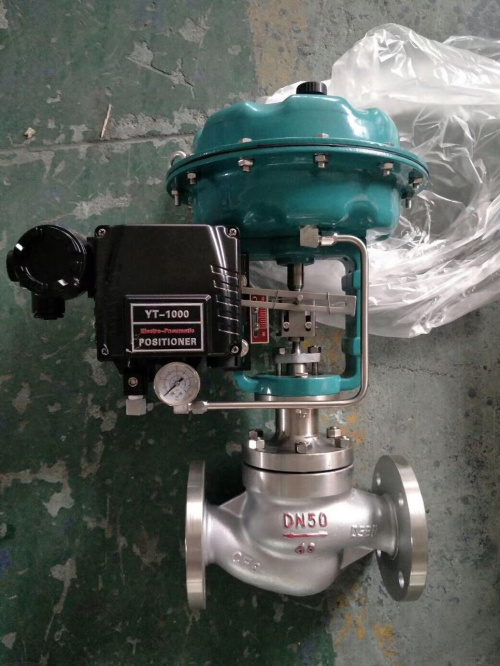

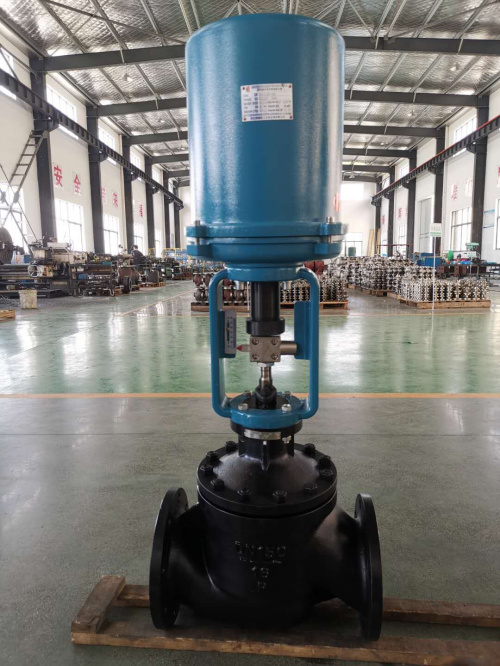

電動調節閥-氣動調節閥之流量系數的定義
在工業自動化過程控制領域中，電動調節閥，氣動調節閥通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的控制裝置。調節閥（Control valve）按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。
調節閥按行程特點可分為：直行程和角行程。直行程包括：?jiǎn)巫y、雙座閥、套筒閥、籠式閥、角形閥、三通閥、隔膜閥；角行程包括：蝶閥、球閥、偏心旋轉閥、全功能超輕型調節閥。按驅動方式可分為：手動調節閥、氣動調節閥、電動調節閥和液動調節閥，即以壓縮空氣為動力源的氣動調節閥，以電為動力源的電動調節閥，以液體介質（如油等）壓力為動力的液動調節閥；
閥門的流量系數是衡量閥門流通能力的指標,流量系數值大,說明閥門的流通能力大,流體流過閥門時的壓力損失小。
「英制單位制」
英制單位制，典型代表為美國和英國，通常采用Cv表示流量系數，Cv的定義為：用40~100℉的水，保持在閥門兩端壓差為1psi，閥門全開狀態下每分鐘流通水的體積，該體積用“美國加侖”單位；
「國際單位制」
國際單位制，典型代表為中國和德國，通常采用Kv表示流量系數，Kv的定義為：：用5~40℃的水，保持在閥門兩端壓差為100kPa(1bar)，閥門全開狀態下每分鐘流通水的體積，該體積用“立方米”單位；
「工程單位制」
工程單位制，早期我國通常采用的單位制，通常采用C表示流量系數，C的定義為：：用5~40℃的水，保持在閥門兩端壓差為1Kgf/cm3，閥門全開狀態下每分鐘流通水的體積，該體積用“立方米”單位；
「Cv和Kv的轉換」
從上面可知，Cv、Kv和C都是在固定壓差下，單位時間內閥門全開流通水的體積，Cv、Kv和C存在如下關系：
Cv=1.156Kv，Cv=1.167C
因?yàn)閲?guó)際單位制Kv值的定義和工程單位制C的定義兩者相差不大，僅僅是閥門兩端的壓差不一樣，100kPa(1bar)=1.01972kgf/cm2 ，兩者的數據差別很小，大約僅僅只差了0.002Mpa，雖然工程單位制被國際單位制取代，但他們的關系卻保存了下來，人們慢慢的接受了Cv=1.167Kv，而不是去較真更嚴格的關系Cv=1.156Kv；
